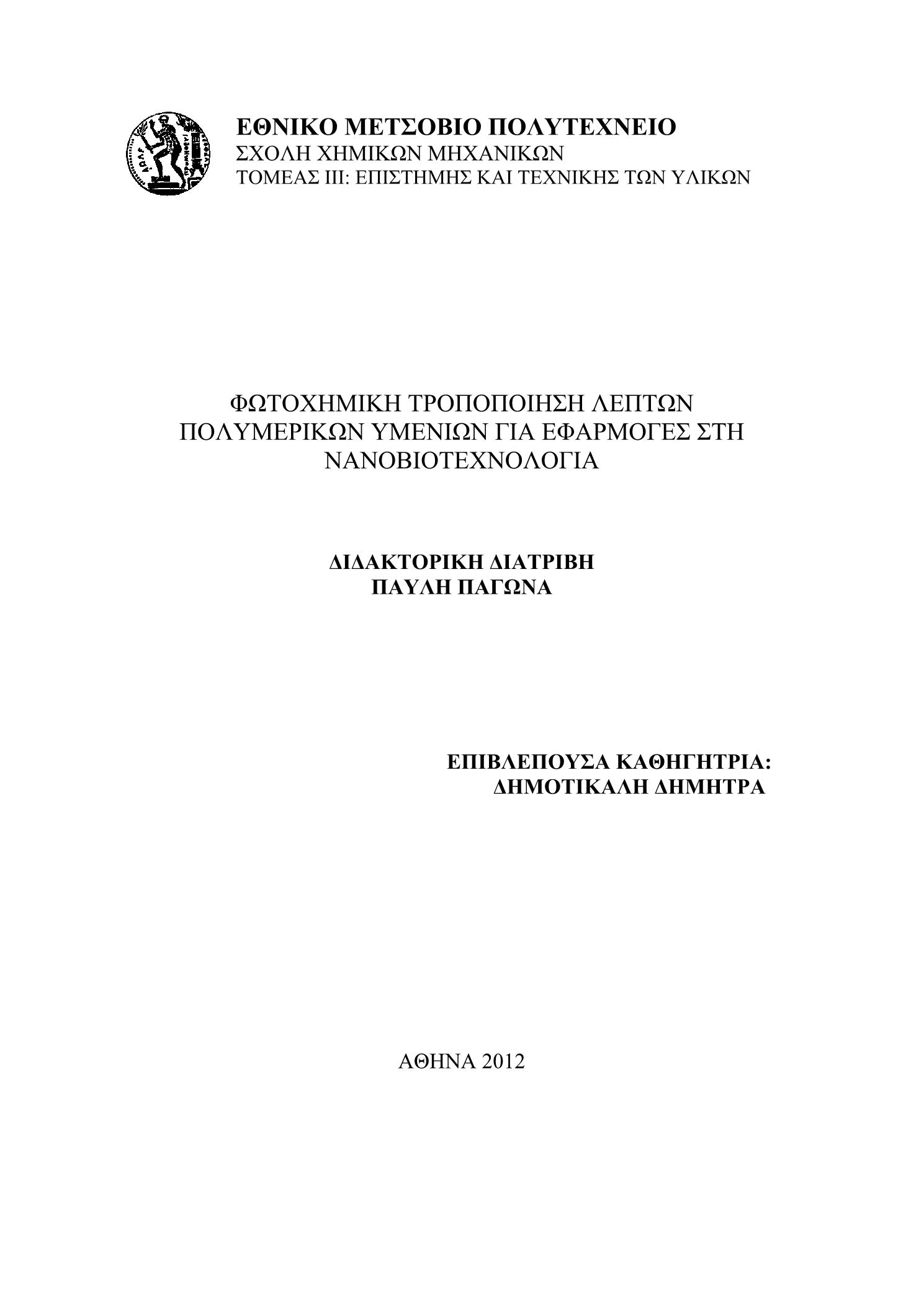

Φωτοχημική τροποποίηση λεπτών πολυμερικών υμενίων για εφαρμογές στη νανοβιοτεχνολογία

Abstract

In the context of this PhD thesis, routes for the application of photolithographic polymeric materials films in patterning of small biomolecules, proteins and cells were investigated and methods for achieving this goal were developed. Polymeric films were chosen since they are more resilient than self-assembled monolayers and they can be patterned in a straightforward manner by modifying standard lithographic techniques. The proposed approaches offer the advantages of photolithography based methods i.e. accuracy, reliability, adaptability to different substrates and easy integration in the fabrication of Microarrays, Bio-Microelectromechanical systems, and generally in mass fabrication processes.In the first part of the Thesis the development of a procedure for the patterning of biomolecules through chemical bonding on patterned films of an epoxy-based resist was achieved. The innovative aspect in this approach relies in the fact that the modification of the surface for the chemical binding of the biomolecule and the photolithography are performed by the same material leading to a single step not-time consuming procedure. In addition, the high resolution patterning capability of the used photoacid generator containing epoxy resist is employed. Using deep UV exposure and contact printing, upon optimization of lithographic process conditions, arrays of sulfosuccinimidyl-6-biotin-amido hexanoate spots with diameter down to 0.5 μm were created on which streptavidin was successfully immobilized.In the second part of the PhD thesis a photolithographically patternable material that resists the protein adsorption and the adherence of cells was applied for biopatterning. The process is based on the patterning of poly(vinyl alcohol) (PVA) films by photochemically induced crosslinking. This photolithographic approach reported in the past for DUV Lithography was modified in order to be appropriate for bio-applications. For achieving selective protein patterning through the PVA photolithographic process polystyrene (PS) was selected as the most suitable underlayer for protein adsorption. Following the proposed photolithographic procedure structures down to 2.5 μm were created. The patterned surfaces were immersed into protein solutions and it was observed that proteins were immobilized only to the PS regions while they were not adsorbed on the PVA structures. Next, the selective adherence of cells on suitable substrates was also demonstrated by applying the photolithographic patterning of PVA.

Κατά τη διάρκεια της Διδακτορικής Διατριβής διερευνήθηκαν δυνατότητες χρησιμοποίησης υμενίων φωτολιθογραφικών υλικών για τη σχηματοποίηση μικρών βιομορίων, πρωτεϊνών και κυττάρων και αναπτύχθηκαν μέθοδοι για την επίτευξη αυτού του σκοπού. Επιλέχθηκε η χρησιμοποίηση πολυμερικών υμενίων, επειδή αυτά είναι πιο ανθεκτικά σε σχέση με τα Αυτοοργανωμένα Μονομοριακά Στρώματα και είναι εύκολο να σχηματοποιηθούν με τροποποίηση καθιερωμένων τεχνικών φωτολιθογραφίας. Οι προτεινόμενες προσεγγίσεις έχουν τα πλεονεκτήματα των μεθόδων που στηρίζονται στη φωτολιθογραφία δηλαδή υψηλή ακρίβεια, επαναληψιμότητα, δυνατότητα χρήσης σε διάφορα υποστρώματα και εύκολη ενσωμάτωση σε διεργασίες κατασκευής Μικροσυστοιχιών και Βιο-Μικροηλεκτρομηχανικών Συστημάτων και γενικότερα σε διεργασίες μαζικής παραγωγής.Στο πρώτο μέρος της Διδακτορικής Διατριβής επιτεύχθηκε η ανάπτυξη διεργασίας για τη σχηματοποίηση βιομορίων με χημική πρόσδεση σε σχηματοποιημένο λιθογραφικό υμένιο εποξειδικής ρητίνης. Η καινοτομία αυτής της προσέγγισης έγκειται στο γεγονός ότι η τροποποίηση της επιφάνειας για την ομοιοπολική πρόσδεση των βιομορίων και η φωτολιθογραφία επιτελούνται από το ίδιο υλικό οδηγώντας σε μία μη χρονοβόρα διεργασία ενός σταδίου. Παράλληλα, αξιοποιείται η δυνατότητα λιθογραφίας υψηλής διακριτικής ικανότητας που παρέχει το φωτολιθογραφικό υλικό που επιλέχθηκε, το οποίο ήταν εποξειδική ρητίνη που περιείχε φωτοπαραγωγό οξέος. Χρησιμοποιώντας έκθεση στο βαθύ υπεριώδες και εκτύπωση επαφής με βελτιστοποίηση της λιθογραφικής διεργασίας κατασκευάστηκαν συστοιχίες του θειϊκού Ν-υδροξυηλεκτριμιδοεστέρα της βιοτίνης μέχρι 0.5 μm στις οποίες ακινητοποιήθηκε επιτυχώς στρεπταβιδίνη.Στο δεύτερο μέρος της Διδακτορικής Διατριβής ένα φωτολιθογραφικά σχηματοποιήσιμο υλικό, το οποίο ανθίσταται στην προσρόφηση πρωτεϊνών και στην προσκόλληση κυττάρων, αξιοποιήθηκε για την επιλεκτική ακινητοποίησή τους. Η διεργασία αυτή βασίζεται στη σχηματοποίηση υμενίων πολυ(βινυλικής αλκοόλης) μέσω φωτοχημικά προκαλούμενης διασταύρωσης. Ακολουθώντας την προτεινόμενη φωτολιθογραφική διεργασία κατασκευάστηκαν δομές μέχρι 2.5 μm πάνω από υμένιο πολυστυρενίου. Οι σχηματοποιημένες επιφάνειες εμβαπτίστηκαν σε διαλύματα πρωτεϊνών και παρατηρήθηκε ότι οι πρωτεΐνες ακινητοποιούνται μόνο στις περιοχές του πολυστυρενίου, ενώ δεν προσροφώνται στις δομές της πολυ(βινυλικής αλκοόλης). Στη συνέχεια εφαρμόζοντας τη σχηματοποίηση της πολυ(βινυλικής αλκοόλης) επιτεύχθηκε η επιλεκτική προσκόλληση κυττάρων σε κατάλληλα υποστρώματα.
