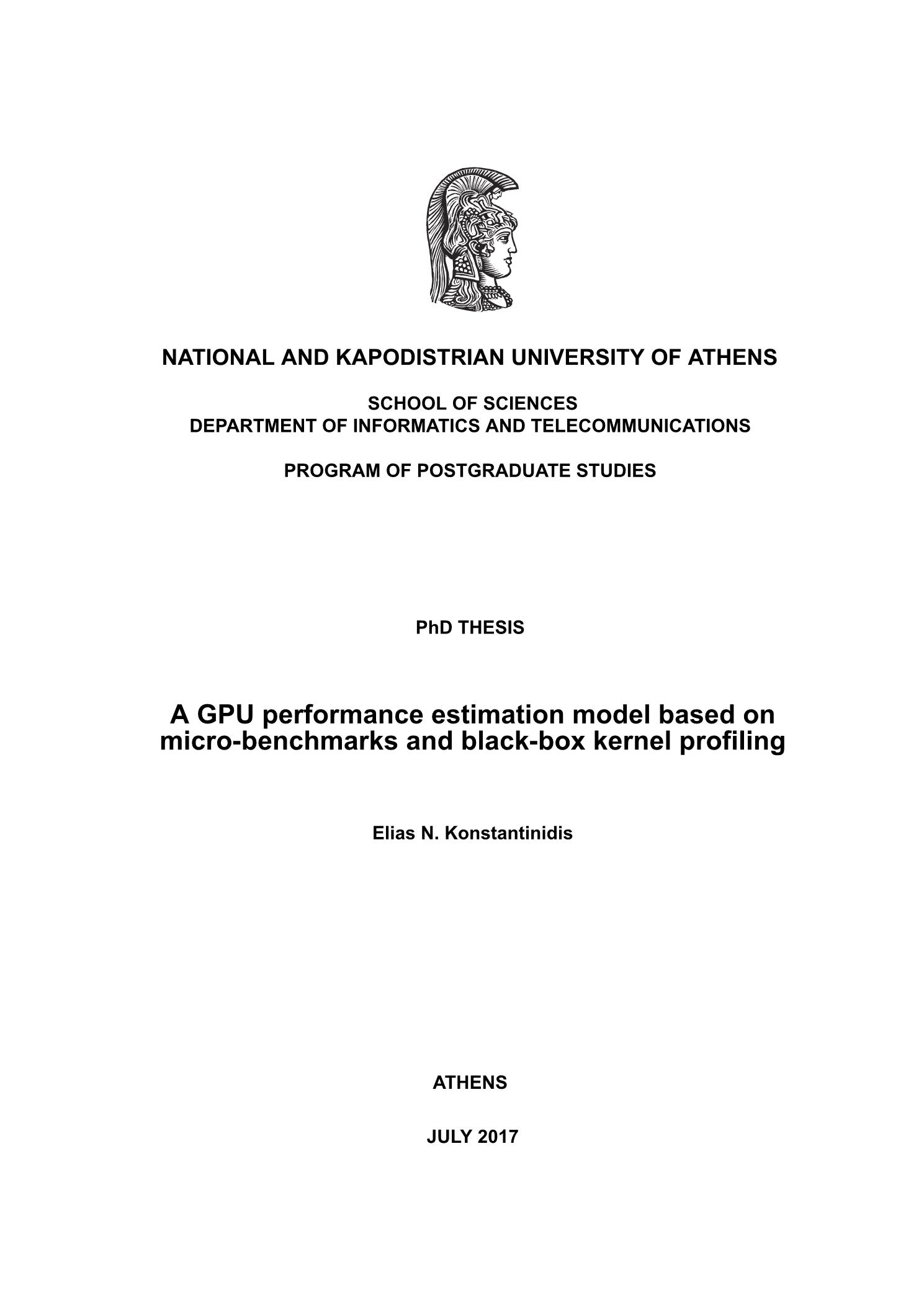

A GPU performance estimation model based on micro-benchmarks and black-box kernel profiling

Abstract

Over the last decade GPUs have been established in the High Performance Computing sector as compute accelerators. The primary characteristics that justify this modern trend are the exceptionally high compute throughput and the remarkable power efficiency of GPUs. However, GPU performance is highly sensitive to many factors, e.g. the type of memory access patterns, branch divergence, the degree of parallelism and potential latencies. Consequently, the execution time of a kernel on a GPU is a difficult to predict measure. Unless the kernel is latency bound, a rough estimate of the execution time on a particular GPU could be provided by applying the roofline model, which is used to map the program’s operation intensity to the peak expected performance on a particular processor.Though this approach is straightforward, it cannot not provide accurate prediction results. In this thesis, after validating the roofline principle on GPUs by employing a micro-benchmark, an analytical throughput oriented performance model is proposed. In particular, this improves on the roofline model following a quantitative approach and a completely automated GPU performance prediction technique is presented. In this respect, the proposed model utilizes micro-benchmarking and profiling in a “black-box” fashion as no inspection of source/binary code is required. The proposed model combines GPU and kernel parameters in order to characterize the performance limiting factor and to predict the execution time on target hardware, by taking into account the efficiency of beneficial computational instructions. In addition, the “quadrant-split” visual representation is proposed, which captures the characteristics of multiple processors in relation to a particular kernel.The experimental evaluation combines test executions on stencil computations (red/black SOR, LMSOR), matrix multiplication (SGEMM) and a total of 28 kernels of the Rodinia benchmark suite, all applied on six CUDA GPUs. The observed absolute error in predictions was 27.66% in the average case. Special cases of mispredicted results were investigated and justified. Moreover, the aforementioned micro-benchmark was used as a subject for performance prediction and the exhibited results were very accurate. Furthermore, the performance model was also examined in a cross vendor configuration by applying the prediction method on the same kernel source codes through the HIP programming environment supported on the AMD ROCm platform. Prediction errors were comparable to CUDA experiments despite the significant architectural differences evident between different vendor GPUs.

Κατά την τελευταία δεκαετία, οι επεξεργαστές γραφικών (GPUs) έχουν εδραιωθεί στον τομέα των υπολογιστικών συστημάτων υψηλής απόδοσης ως επιταχυντές υπολογισμών. Τα βασικά χαρακτηριστικά που δικαιολογούν αυτή τη σύγχρονη τάση είναι η εξαιρετικά υψηλή υπολογιστική απόδοση τους και η αξιοσημείωτη ενεργειακή αποδοτικότητα τους. Ωστόσο, η απόδοση τους είναι πολύ ευαίσθητη σε πολλούς παράγοντες, όπως π.χ. τον τύπο των μοτίβων πρόσβασης στη μνήμη (memory access patterns), την απόκλιση διακλαδώσεων (branch divergence), τον βαθμό παραλληλισμού και τις δυνητικές καθυστερήσεις (latencies). Συνεπώς, ο χρόνος εκτέλεσης ενός πυρήνα (kernel) σε ένα επεξεργαστή γραφικών είναι ένα δύσκολα προβλέψιμο μέγεθος. Στην περίπτωση που η απόδοση του πυρήνα δεν περιορίζεται από καθυστερήσεις, μπορεί να παρασχεθεί μια χονδρική εκτίμηση του χρόνου εκτέλεσης σε ένα συγκεκριμένο επεξεργαστή εφαρμόζοντας το μοντέλο γραμμής-οροφής (roofline), το οποίο χρησιμοποιείται για να αντιστοιχίσει την ένταση υπολογισμών του προγράμματος στην μέγιστη αναμενόμενη απόδοση για ένα συγκεκριμένο επεξεργαστή. Αν και αυτή η προσέγγιση είναι απλή, δεν μπορεί να παρέχει ακριβή αποτελέσματα πρόβλεψης.Σε αυτή τη διατριβή, μετά την επαλήθευση της αρχής του μοντέλου γραμμής-οροφής σε επεξεργαστές γραφικών με τη χρήση ενός μικρο-μετροπρογράμματος, προτείνεται ένα αναλυτικό μοντέλο απόδοσης. Συγκεκριμένα, βελτιώνεται το μοντέλο γραμμής-οροφής ακολουθώντας μια ποσοτική προσέγγιση και παρουσιάζεται μία πλήρως αυτοματοποιημένη μέθοδος πρόβλεψης απόδοσης σε επεξεργαστή γραφικών. Από αυτή την άποψη, το προτεινόμενο μοντέλο χρησιμοποιεί την αξιολόγηση μέσω μικρο-μετροπρογραμμάτων και την καταγραφή μετρικών με μέθοδο «μαύρου κουτιού», καθώς δεν απαιτείται διερεύνηση του πηγαίου/δυαδικού κώδικα. Το προτεινόμενο μοντέλο συνδυάζει τις παραμέτρους του επεξεργαστή γραφικών και του πυρήνα για να χαρακτηρίσει τον παράγοντα περιορισμού της απόδοσης και να προβλέψει το χρόνο εκτέλεσης στο στοχευόμενο υλικό, λαμβάνοντας υπόψη την αποδοτικότητα των ωφελίμων υπολογιστικών εντολών. Επιπλέον, προτείνεται η οπτική αναπαράσταση «διαμοιρασμού-τεταρτημορίου» (“quadrant-split”), η οποία αποδίδει τα χαρακτηριστικά πολλών επεξεργαστών σε σχέση με έναν συγκεκριμένο πυρήνα.Η πειραματική αξιολόγηση συνδυάζει δοκιμαστικές εκτελέσεις σε υπολογισμούς μορίων (κόκκινο/μαύρο SOR, LMSOR), πολλαπλασιασμό πινάκων (SGEMM) και ένα σύνολο 28 πυρήνων της σουίτας μετροπρογραμμάτων Rodinia, όλα εφαρμοσμένα σε έξι επεξεργαστές γραφικών CUDA. Το παρατηρηθέν απόλυτο σφάλμα στις προβλέψεις ήταν 27,66% στη μέση περίπτωση. Διερευνήθηκαν και αιτιολογήθηκαν ιδιαίτερες περιπτώσεις εσφαλμένων προβλέψεων. Επιπλέον, το προαναφερθέν μικρο-μετροπρόγραμμα χρησιμοποιήθηκε ως αντικείμενο για την πρόβλεψη απόδοσης και τα αποτελέσματα ήταν πολύ ακριβή. Προσθέτως, το μοντέλο απόδοσης εξετάστηκε σε σύνθετο περιβάλλον μεταξύ διαφορετικών κατασκευαστών, εφαρμόζοντας τη μέθοδο πρόβλεψης στους ίδιους πηγαίους κώδικες πυρήνων μέσω του περιβάλλοντος προγραμματισμού HIP που υποστηρίζεται από την πλατφόρμα AMD ROCm. Τα σφάλματα πρόβλεψης ήταν συγκρίσιμα αυτών των πειραμάτων του περιβάλλοντος CUDA, παρά τις σημαντικές διαφορές αρχιτεκτονικής που παρατηρούνται μεταξύ των διαφορετικών κατασκευαστών επεξεργαστών γραφικών.
