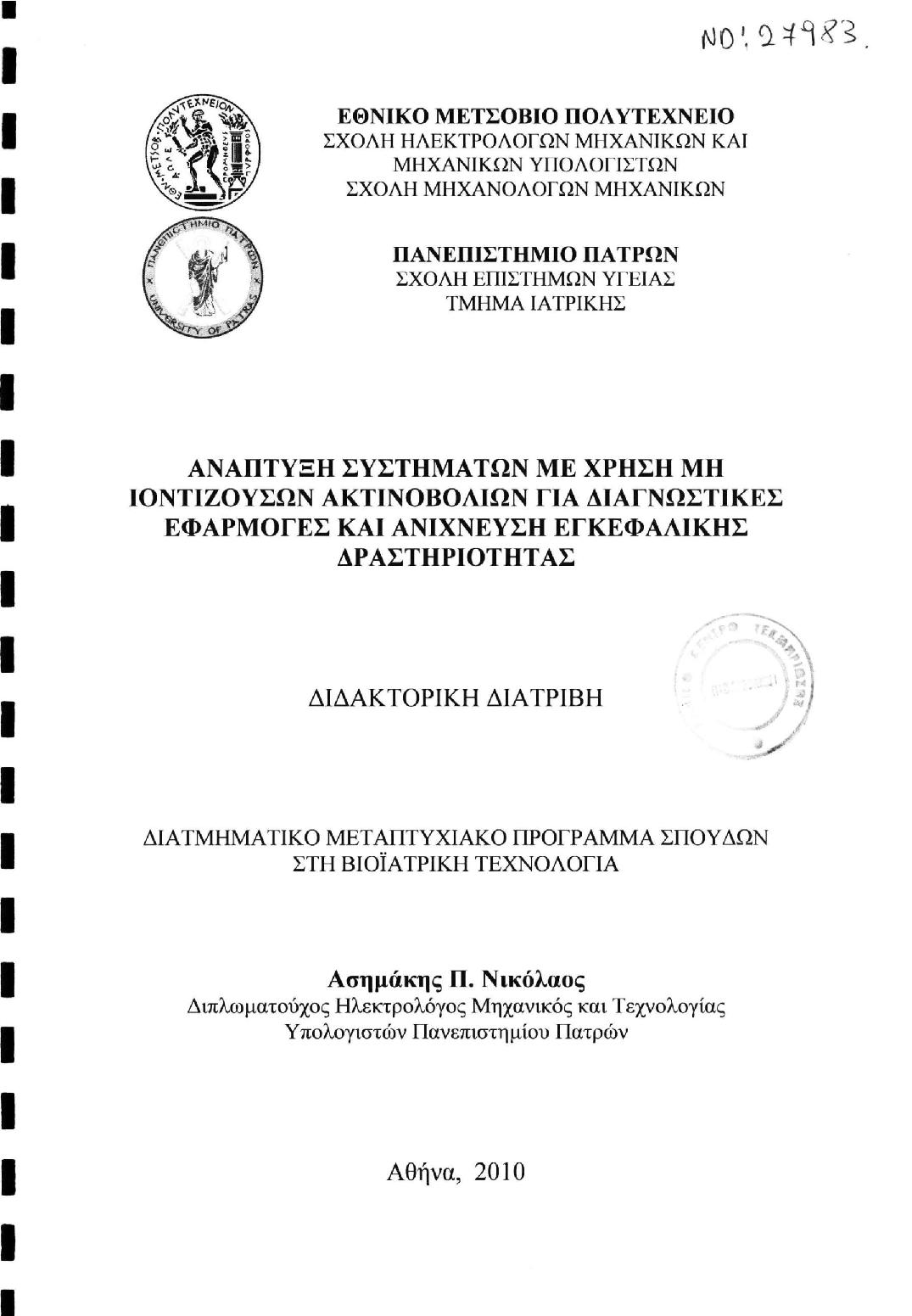

Ανάπτυξη συστημάτων με τη χρήση μη ιοντιζουσών ακτινοβολιών για διαγνωστικές εφαρμογές και ανίχνευση εγκεφαλικής δραστηριότητας

Abstract

As progress in the field of biomedical science and technology is continuous, the research focuses mainly on the improvement of existing clinical techniques and the development of new ones, aiming at the most accurate and safe diagnosis and treatment. In the present thesis, passive diagnosis in the non ionizing radiation regime and especially two frequency bands, microwave and acoustic frequencies, are used for diagnostic functional brain applications. Despite the fact that ultrasounds have been utilized in clinical practice, the references regarding the application of acoustic waves in medical diagnosis are restrained in international literature. In the present thesis the development of a system for diagnostic brain applications operating at acoustic frequencies is studied. In the first two chapters the basic principles of acoustics and the physical principles of the interaction of acoustic waves with biological tissue (including physical phenomena of reflection, diffraction, transmission and absorption of sound) are described. More specifically, the problem of the interaction of acoustic waves with the human brain tissues is theoretically modeled and studied. In the third chapter theoretical analysis is carried out and the basic operation principles of the suggested method for monitoring brain activity in acoustic frequencies are described. Simulations are performed using the MATLAB software and the respective numerical results are presented. Completing the first part of the thesis, the fundamentals of the system’s practical implementation are introduced in the fourth chapter. All system modules are described and the results of the implementation study through experiments using phantoms are presented. Microwaves have been used in many diagnostic and therapeutic techniques both at research level and in clinical practice. Herein, a theoretical study and implementation of various multi-frequency conformal microstrip patch antennas are performed, and finally they are used in conjunction with a sensitive microwave radiometry receiver. In chapter 5 the basic technology and the basic operation principles of the passive diagnostic method with microwaves (microwave radiometry) are described, while in chapter 6 the suggested conformal antennas are modeled and studied using the electromagnetic simulation tool HFSS that implements the finite element method (FEM). Moreover, the properties of these antennas and their focusing ability on specific brain areas are presented at 2- 3.3 GHz in two different head models. Finally, a few are materialized in Rogers 4350B dielectric substrate and two of them are used together with a Dicke switch type radiometer for experimental measurements with phantoms (chapter 7). The combination of the aforementioned systems in a common implementation and the realization of common experimental measurements in both frequency bands is a very significant prospective which can optimize the performance of each methodology, by collecting and combining different types of information originating from the same event.

Καθώς η εξέλιξη της βιοϊατρικής επιστήμης και τεχνολογίας είναι συνεχής και ραγδαία, η έρευνα επικεντρώνεται τόσο στη βελτίωση των κλινικών τεχνικών όσο και στην ανάπτυξη νέων με κυριότερο σκοπό την ακριβέστερη και ασφαλέστερη διάγνωση και θεραπεία. Στην παρούσα διατριβή, μελετάται η χρήση δύο περιοχών του φάσματος, που ανήκουν στο πεδίο των μη ιοντιζουσών ακτινοβολιών, των μικροκυματικών και των ακουστικών συχνοτήτων, για διαγνωστικές λειτουργικές εφαρμογές εγκεφάλου. Παρόλο που η χρήση των υπερήχων έχει αξιοποιηθεί στην κλινική εφαρμογή, οι αναφορές για τη χρήση των ακουστικών κυμάτων στις βιοϊατρικές εφαρμογές είναι περιορισμένες στη διεθνή βιβλιογραφία. Στην παρούσα διδακτορική διατριβή μελετάται η ανάπτυξη ενός συστήματος για διαγνωστικές εφαρμογές εγκεφάλου στις ακουστικές συχνότητες. Στα δύο πρώτα κεφάλαια περιγράφονται οι βασικές αρχές που διέπουν την επιστήμη του ήχου (ακουστική) αλλά και οι φυσικές αρχές αλληλεπίδρασης των ακουστικών κυμάτων με τους βιολογικούς ιστούς (δημιουργία και εξέλιξη των φυσικών φαινομένων ανάκλασης, διάθλασης, μετάδοσης και απορρόφησης της ηχητικής δέσμης). Πιο συγκεκριμένα, μοντελοποιείται και μελετάται θεωρητικά το πρόβλημα της αλληλεπίδρασης των ακουστικών κυμάτων με τον ανθρώπινο εγκέφαλο ενώ τέλος παρουσιάζονται βασικές και σύγχρονες εφαρμογές ακουστικής στην ιατρική. Στο τρίτο κεφάλαιο παρατίθεται η θεωρητική ανάλυση και οι βασικές αρχές της προτεινόμενης μεθόδου για μέτρηση της εγκεφαλικής δραστηριότητας στις ακουστικές συχνότητες και πραγματοποιούνται προσομοιώσεις, με τη βοήθεια του λογισμικού MATLAB, παραθέτοντας τα αντίστοιχα αριθμητικά αποτελέσματα. Ολοκληρώνοντας το πρώτο μέρος της διατριβής, στο τέταρτο κεφάλαιο παρουσιάζεται η πρακτική υλοποίηση του προτεινόμενου συστήματος, περιλαμβάνοντας ανάλυση του πιεζοηλεκτρικού φαινομένου και των αντίστοιχων αισθητήρων, εκτενής μελέτη του κάθε τμήματός του καθώς και πειραματικές μετρήσεις με ομοιώματα. Τα μικροκύματα έχουν χρησιμοποιηθεί σε πλήθος διαγνωστικών και θεραπευτικών τεχνικών τόσο σε επίπεδο έρευνας όσο και στην κλινική πράξη. Στην παρούσα διατριβή πραγματοποιείται θεωρητική μελέτη και υλοποίηση πολυσυχνοτικών κυρτών προσαρμόσιμων μικροταινιακών τυπωμένων κεραιών και χρήση τους με σύστημα ευαίσθητου δέκτη μικροκυματικής ραδιομετρίας. Στο κεφάλαιο 5 περιγράφονται η βασική τεχνολογία και οι βασικές αρχές λειτουργίας της παθητικής μεθόδου διάγνωσης με μικροκύματα, της μικροκυματικής ραδιομετρίας ενώ στο κεφάλαιο 6 μοντελοποιούνται οι προτεινόμενες κυρτές κεραίες και μελετούνται με τη βοήθεια του ηλεκτρομαγνητικού προσομοιωτικού λογισμικού πακέτου HFSS που χρησιμοποιεί τη μέθοδο των πεπερασμένων στοιχείων. Επίσης, παρουσιάζονται αναλυτικά οι ιδιότητες εστίασης των κεραιών αυτών σε δύο διαφορετικά μοντέλα κεφαλιού στο εύρος συχνοτήτων 2 - 3.3 GHz. Τέλος, οι κεραίες που μελετήθηκαν θεωρητικά, κατασκευάζονται και χρησιμοποιούνται ως κεραίες λήψης ραδιομέτρου τύπου διακόπτη Dicke (Dicke switch) για πειραματικές μετρήσεις σε ομοιώματα (κεφάλαιο 7). Ο συνδυασμός των δύο συστημάτων σε μια κοινή υλοποίηση και η πραγματοποίηση κοινών πειραματικών μετρήσεων και στις δύο περιοχές συχνοτήτων είναι μια πολύ σημαντική προοπτική που μπορεί να βελτιώσει τα πιθανά μειονεκτήματα της κάθε μεθόδου αλλά και να τις επαληθεύσει, με την παροχή και το συνδυασμό διαφορετικού είδους πληροφορίας για το ίδιο αίτιο.
