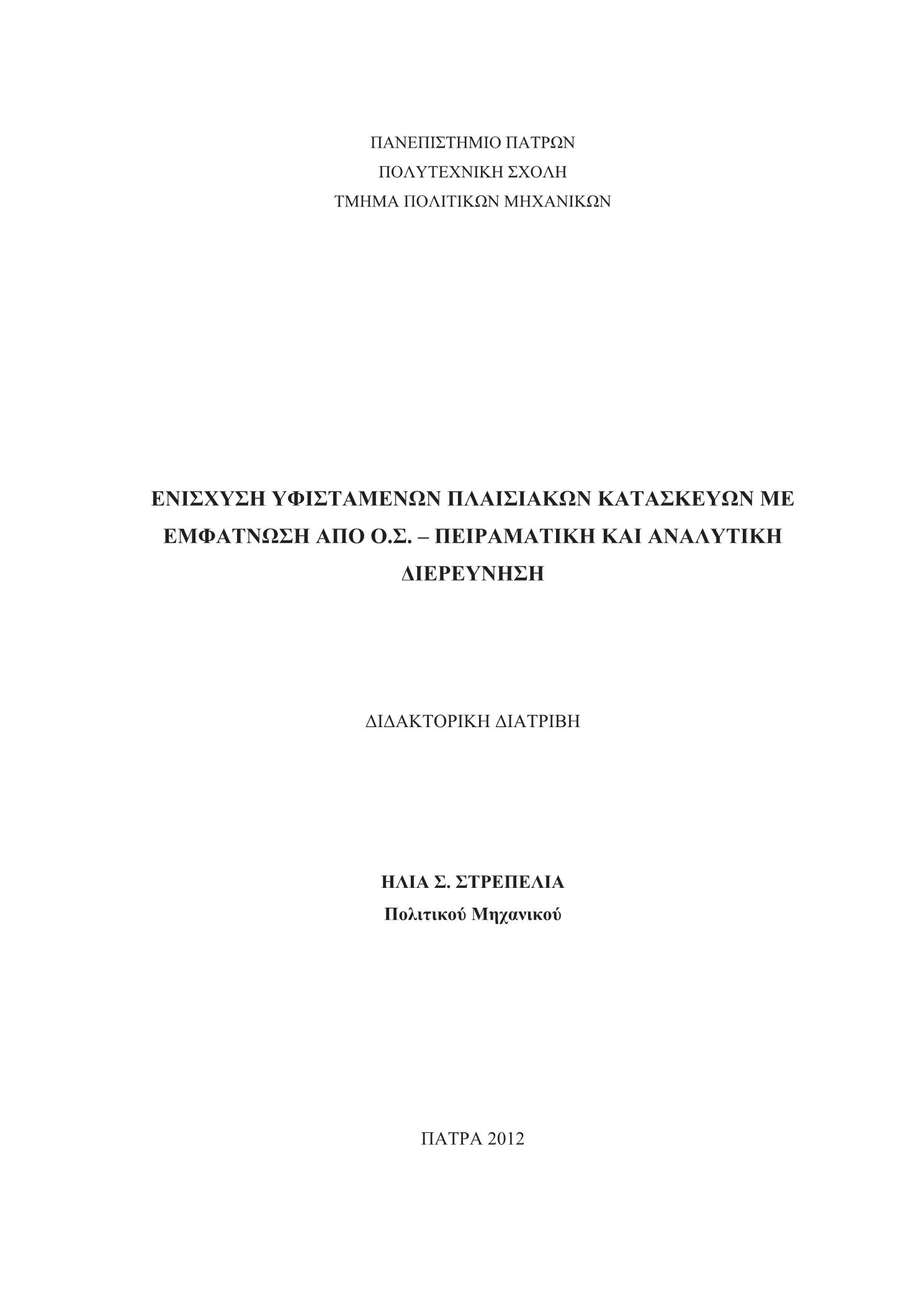

Ενίσχυση υφιστάμενων πλαισιακών κατασκευών με εμφάτνωση από Ο.Σ.: πειραματική και αναλυτική διερεύνηση

Abstract

The construction of reinforced concrete infills is a very effective method for retrofitting multi – storey reinforced concrete buildings. The experimental research to date has conducted only at one or two storey specimens with infill thickness considerably smaller than the width of the members of the existing frame. Because of this lack of knowledge, Eurocode 8 - Part 3 does not cover this technique. The Greek code for Structural Interventions (Kan.Epe.) refers to the dimensioning of these walls only in terms of forces and does not provide means for calculating deformation at yielding and ultimate. The purpose of this study is to investigate the response of multi-storey reinforced concrete frames, retrofitted with reinforced concrete infill walls. Three 4-storey reinforced concrete frames infilled with reinforced concrete were tested at 75%-scale via the hybrid testing method. Parameters of investigation are both the reinforcement of the infill and the connection between the surrounding frame and the infill. Two types of connection were examined. The experimental results show that both connection options lead to a close to monolithic behavior of the specimens and to a favourable flexure-controlled energy absorbing mechanism. From the experimental results deformations characteristics at yielding and ultimate were calculated. The magnitude of these deformations are in good agreement with those predicted for a monolithic wall according to Eurocode 8 and Kan.Epe, if one takes into account the reduced fixed end rotation of the wall at the base of each floor due to the epoxy–grouting of the dowels into the frame members. To verify these conclusions nonlinear dynamic analyses were performed with increasing level of detailing. The comparison of experimental results with those of the analysis showed satisfactory convergence.

Η ενίσχυση πλαισίων οπλισμένου σκυροδέματος με εμφάτνωση από οπλισμένο σκυρόδεμα αποτελεί μια συχνά χρησιμοποιούμενη και αποτελεσματική μέθοδο για την αύξηση της αντοχής και της δυσκαμψίας. Η πειραματική έρευνα μέχρι στιγμής δεν καλύπτει επαρκώς το πεδίο της ενίσχυσης πλαισίων με φάτνωμα από οπλισμένο σκυρόδεμα και αυτό γιατί έχει διεξαχθεί σε μονώροφα και διώροφα πλαίσια, με πάχος φατνώματος αρκετά μικρότερο από το πλάτος των μελών του υφιστάμενου πλαισίου. Αυτό αποτυπώνεται και στο γεγονός ότι ο Ευρωκώδικας 8 – Μέρος 3 δεν αναφέρεται καθόλου στην προσθήκη εμφατνωμένων τοιχωμάτων. Ο Κανονισμός Επεμβάσεων (Καν.Επε) αναφέρεται στη διαστασιολόγηση των τοιχωμάτων αυτών μόνο σε όρους δυνάμεων και δεν παρέχει μέσα για τον υπολογισμό των χαρακτηριστικών τους παραμορφώσεων και της δυσκαμψίας τους. Σκοπός της παρούσας μελέτης είναι η διερεύνηση της απόκρισης πολυώροφων πλαισίων από οπλισμένο σκυρόδεμα, ενισχυόμενων με εμφατνούμενα τοιχώματα. Πραγματοποιήθηκαν υβριδικές δοκιμές σε τρία 4-όροφα πλαίσια οπλισμένου σκυροδέματος ενισχυμένα με φάτνωμα οπλισμένου σκυροδέματος κλίμακας 1:¾. Παράμετροι διερεύνησης αποτελούν τόσο ο οπλισμός του φατνώματος όσο και η σύνδεση του με το περιβάλλον πλαίσιο, για αυτό τον λόγο εξετάζονται δύο τρόποι σύνδεσης του πλαισίου με το φάτνωμα. Από τα πειραματικά αποτελέσματα προκύπτει ότι η σύνδεση για αμφότερους τους τύπους που εξετάστηκαν οδηγεί σε μονολιθική συμπεριφορά του φατνώματος με τα μέλη του περιβάλλοντος πλαισίου. Για την πιστοποίηση των συμπερασμάτων ακολούθησε εκτεταμένη προσπάθεια εκτέλεσης μη-γραμμικών δυναμικών αναλύσεων της απόκρισης των δοκιμίων χρησιμοποιώντας προσομοιώματα αυξανόμενου βαθμού λεπτομέρειας. Η σύγκριση των πειραμάτικών αποτελεσμάτων με εκείνα τον αναλύσεων έδειξαν ικανοποιητική σύγκλιση. Τέλος, με βάση τα παραπάνω προκύπτει ότι οι ιδιότητες του σύνθετου τοιχώματος μπορούν να υπολογιστούν με όσα ισχύουν κατά Καν.Επε. για μονολιθικό τοίχωμα, εφόσον υιοθετηθούν κατάλληλες παραδοχές.
