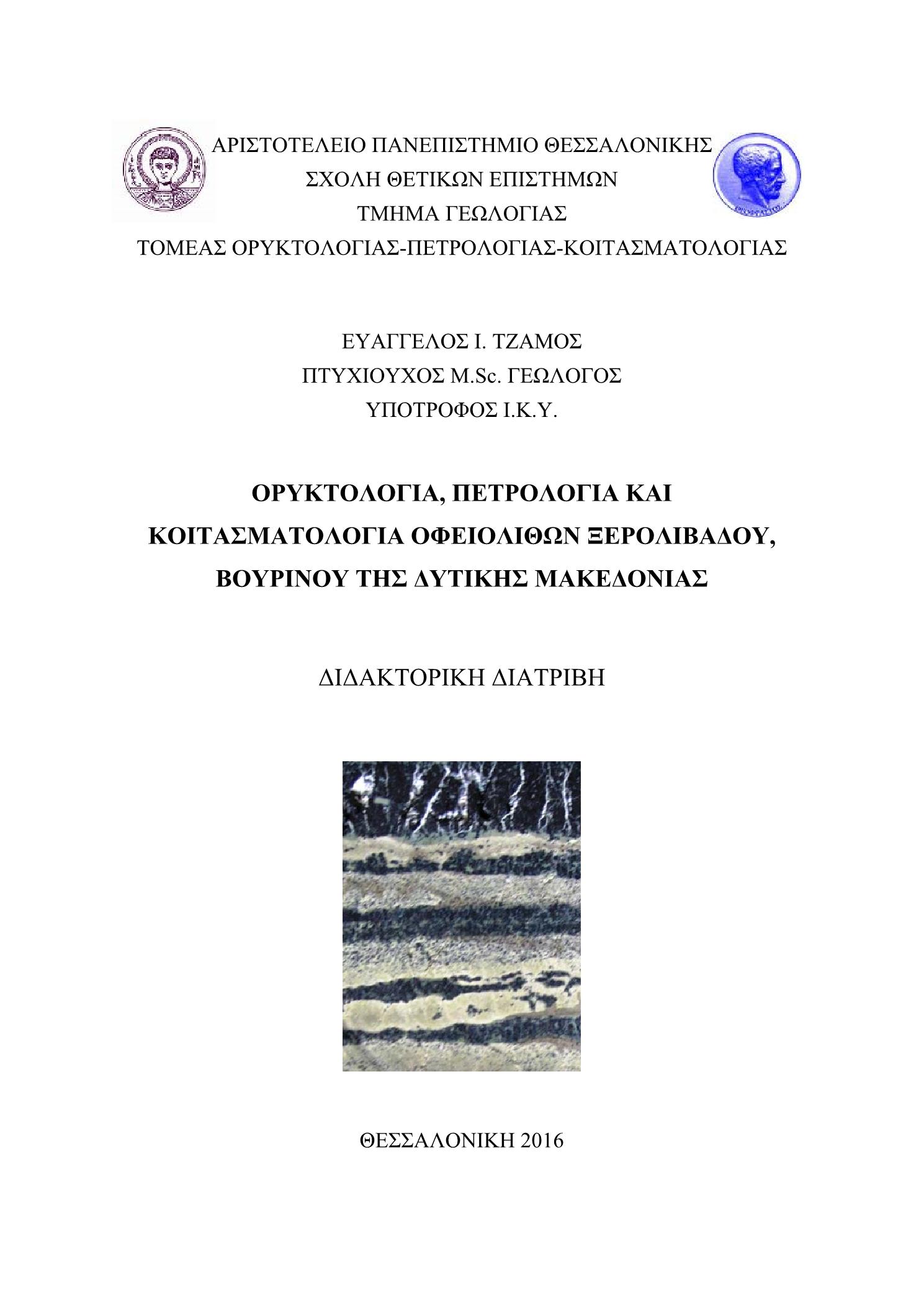

Ορυκτολογία, πετρολογία και κοιτασματολογία οφειολίθων Ξερολίβαδου, Βουρίνου της Δυτικής Μακεδονίας

Abstract

The present thesis studies the mineralogy, petrology and ore geology of the Xerolivado Mine ophiolites which belong to the Vourinos ophiolitic complex.The investigated area belongs to the Vourinos ophiolitic complex. The ophiolitic sequence consists of mantle rocks (mainly) and of a well preserved magmatic sequence. The mantle unit consists of hartzburgites and dunites which very often host chrome ores, whereas the magmatic sequence consists of dunites, gabbros, norites and wherlites. At the upper part of the magmatic sequence, diorites, diabases, dacites and granophyres are found.The Xerolivado Mine is located at Southern Vourinos (Mountain Flampouro) and it belongs to the base of the ophiolitic sequence of Vourinos. The chrome ore is hosted by serpentines which have occurred by ultramafic rocks that had originally dunitic composition. The Xerolivado dunitic body is the largest in Vourinos and it exposed surficial at an area of 3 x 1 km. Dunite is surrounded by hartzburgite, the dominating geologic formation of the area.Three (3) main fault groups (F1, F2 and Fm) divide the mine in 4 sectors: Northern, Central, Southern and Southwestern. The latter was never exploited. Chrome ores are located at seven (7) main podiform chromite bodies that traverse the mine by length and host schlieren (or banded) chromite ores.Τhe ol-hy-di parameters that occurred from the calculation of the CIPW norm were projected on Coleman’s (1977) diagram: the Xerolivado serpentinites are projected on dunites field, whereas the samples taken from other Vourinos localities are projected on hartzburgite field. Samples projected on hartzburgite field have an average of MgO/ (MgO+FeO) = 0.84 and a high average Cr concentration (2782 ppm). Both values confirm that the original protolith was of hartzburgitic composition.The Xerolivado serpentinite samples have an average concentration of Cr = 1847 ppm and an average concentration of Ni = 3244.6 ppm. The high value of Ni is attributed to the presence of Ni-sulfides in those samples.The geochemical study of the Vourinos metadiabasic rocks (Krapa-Vatolakkos area) and the use of a large number of well know empirical diagrams, suggest that the primitive lavas have crystallized from low-Ti and low-K tholeiitic magma. The geotectonic environment of magma generation resembles that of an island arc (IAT) over a subducting lithosphere oceanic slab (SSZ, supra-subduction zone).The serpentinites are mineralogical mainly composed by serpentine (usually antigorite but veins of micro-chrysotile also occur). Other accessory minerals found are olivine, Cr-spinel, magnetite, Fe-Ni-Co sulphides (awaruite, petlandite, heazlewoodite), chlorite and carbon minerals. Cr-spinels in the serpentinites are some times found altered to Fe-chromite. The formation of magnetite and sulphides and the alteration of chromite to Fe-chromite are attributed to serpentinization processes.Chromite in chromitites has a pull-apart texture and in some locations has been altered –in a small degree- to Fe-chromite. Like in the case of serpentinites, the alteration of chromite to Fe-chromite is attributed to serpentinization processes.The use of the Stevens (1944) diagram suggests that unaltered spinels of the chromitites and serpentinites are classified as Al-chromites. According to Dick and Bullen (1984) classification bed on Cr# (=Cr/ (Cr+Al)) value, they resemble to the type III (alpine) peridotite spinels.The chromites of the ore are characterized by the following features:1. Cr2O3 = 59.13-61.64 wt.%2. Al2O3 = 8.08-11.98 wt.%3. TiO2 = 0.11-0.18 wt.%4. Cr# (=Cr/ (Cr+Al)) = 0.769-0.8345. Mg# (=Mg/ (Mg+Fe2+)) = 0.553-0.7006. Fe3+# (=Fe3+/ (Fe3++Cr+Al)) = 0.300-0.447All studied chromite, by terms of industrial usage, are characterized as high-grade metallurgical type.Chromites concentration in Mg follows the following decreasing order: massive chromites in the chromite bands of the ores, disseminated chromites in the serpentine bands of the ores, secondary chromites in the host rock near the ores and secondary chromites in the host rocks in distance from the ores. The same behavior is shown by Cr, whereas Fe, Zn, Mn and V show exactly the opposite behavior.During re-equilibration between spinel-olivine pair in subsolidus conditions, an exchange of cations between these two mineral phases occurred. Fe2+ (mainly) and Mn, Zn and Co (secondary) replaced Mg in the chromite lattice. Replacements were more intense to the serpentinite chromites where olivine is found in higher concentrations. Olivine is found having more Mg and Ni and less Fe in the chromites from chromitites than the chromites from serpentinites.Detailed analyses of ore chromites using the LA-ICP-MS method showed that chromites contain on average:1. 1023.22 ppm Ti2. 683.03 ppm V3. 1288.03 ppm Mn4. 270.16 ppm Co5. 738.98 ppm Ni6. 345.42 ppm Zn7. 25.20 ppm GaCo, V, Zn, Ti and Ga are correlated positively with chromites whereas, Ni has a negative correlation. This fact suggests that Co, V, Zn, Ti and Ga are concentrated in chromites, whereas Ni is found in olivine.By the use of discrimination diagrams based on chromite mineral chemistry combined with the geologic and petrographic characteristics of the Xerolivado Mine, the ore of the study area is a typical Alpine type or podiform or ophiolitic ore.Also, by the use of the relevant discrimination diagrams, the Xerolivado chrome ore formed in island arc environment above a supra subduction zone from a melt formed by high degree partial melting of a highly depleted mantle material with boninitic affinity. The melt infiltrated dunite through cracks.By the use of the Ballhaus et al. (1991) geothermometer, the following temperatures were calculated for the Xerolivado mine samples: - 442-744οC (663±82 oC) for chromitites- 745-877οC (805±44 oC) for serpentinites near chromite bodies- 758-854oC (805±32 oC) for serpentinites between chromite bodiesAlso, by the use of the Ballhaus et al. (1991) geobarometer, the following logarithmic values of oxygen fugacity (fO2) were calculated for the Xerolivado mine samples: - 0.537-1.510 (1.080±0.320) for chromitites- 0.516-1.169 (0.789±0.212) for serpentinites near chromite bodies- -0.233-0.950 (0.336±0.306) for serpentinites between chromite bodiesBy digitizing, georeferencing and combining a total of 18 length sections, 14 vertical sections and numerous geologic and ore maps of the study area, 9 maps were created presenting the projections of the chrome ores at different levels of the Xerolivado mine.By excluding the chromites of the chromite bands of the ore, by using only the analyses of disseminated chromite in the ore and in the serpentinites –and of course olivine analyses too-, and with the combined use of topographic coordinates and chemical analyses of chromite and olivine, geochemical maps of cations, temperature, oxygen fugacity, etc. were created and compared with the spatial distribution of the chromite bodies.When comparing the topographic map with the geochemical maps, the location of the metalliferous bodies is delineated with a very good precision. The existence of chromite bodies can be geochemically predicted in a scale of five to thirty meters. Such a geochemical tool could be applied for the study of the continuation of the chromite bodies at the northwestern part of the Xerolivado mine but also for the study of other podiform chrome ores at Vourinos or other ophiolitic complexes.PGE’s+Au chemical analyses of the Xerolivado mine ore samples showed the following (measured in ppb) for each element:1. Os=<1-292. Ir=18-313. Ru=36-1204. Rh=<1-155. Pt=3.5-166. Pd=<1-827. Au=<0.5-58The low (107-206 ppb) concentration of chromitites in ΣPGE’s+Au, the use of characteristic PGE’s discrimination diagrams and their comparison with other podiform chromite ores, add further support to the conclusion that the Xerolivado mine chromite ore is a typical Alpine type ore.In conclusion, for the genesis of the Xerolivado mine chromite ore, a supra-subduction geodynamic setting is suggested. Chromite was crystallized by parental melts of boninitic arc affinities and S-undersaturated which were produced by high degrees of partial melting of an already heavily depleted peridotite. Those melts were separated by their source rocks and moved upwards in the host hartzburgite through tension fractures which gradually evolved to multiple magma chambers. Into the latter, chromitite pods were originated by magmatic accumulation under proper physicochemical conditions and as a results of melt-rock interaction.

Η παρούσα εργασία έχει ως σκοπό την μελέτη της ορυκτολογίας, της πετρολογίας και της κοιτασματολογίας των οφειολίθων του μεταλλείου Ξερολίβαδου του οφειολιθικού συμπλέγματος του Βούρινου.Η περιοχή έρευνας ανήκει στο οφειολιθικό σύμπλεγμα του Βούρινου. Η οφειολιθική ακολουθία αποτελείται κυρίως από μανδυακά πετρώματα, καθώς και από μία διατηρημένη μαγματική ακολουθία. Η μανδυακή ενότητα περιλαμβάνει χαρτσβουργίτες και δουνίτες με πολύ συχνή μεταλλοφορία χρωμίτη, ενώ η σωρειτική ενότητα αποτελείται από δουνίτες, γάββρους, νορίτες και βερλίτες. Στα ανώτερα επίπεδα της σωρειτικής ενότητας, εμφανίζονται διορίτες, διαβάσες, δακίτες και γρανοφύρες.Το μεταλλείο Ξερολίβαδου βρίσκεται στο Νότιο Βούρινο (Όρος Φλάμπουρο) και ανήκει στην βάση της οφειολιθικής ακολουθίας του Βούρινου. Το κοίτασμα χρωμίτη φιλοξενείται σε σερπεντινίτες οι οποίοι έχουν προκύψει από δουνιτικής αρχικής σύστασης υπερβασικά πετρώματα. Το δουνιτικό σώμα του Ξερολίβαδου είναι το μεγαλύτερο του Βούρινου και εμφανίζεται επιφανειακά σε έκταση περίπου 3 επί 1 χλμ. Ο δουνίτης περιβάλλεται από τον κύριο σχηματισμό της περιοχής, τον χαρτσβουργίτη.Τρεις (3) κύριες ομάδες ρηγμάτων (F1, F2 και Fm) χωρίζουν το μεταλλείο σε 4 τομείς: το Βόρειο, τον Κεντρικό, το Νότιο και το Νοτιοδυτικό. Ο τελευταίος δεν εκμεταλλεύτηκε ποτέ. Η μεταλλοφορία χρωμίτη εντοπίζεται σε επτά (7) κύρια λοβόμορφα χρωμιτικά σώματα που διατρέχουν το μεταλλείο κατά μήκος και φιλοξενούν μεταλλοφορία μορφής πλακών ή ταινιών.Οι παράμετροι ol-hy-di που προέκυψαν από τον υπολογισμό της CIPW norm προβλήθηκαν στο διάγραμμα του Coleman (1977): οι σερπεντινίτες του Ξερολιβάδου προβάλλονται στα πεδία των δουνιτών, ενώ τα δείγματα που λήφθησαν από άλλες τοποθεσίες του Βούρινου προβάλλονται στο πεδίο των χαρτσβουργιτών. Τα δείγματα που προβλήθηκαν στο πεδίο των χαρτσβουργιτών, εμφανίζουν μέσο όρο του λόγου MgO/(MgO+FeO) ο οποίος είναι 0,84 και υψηλό μέσο όρο περιεκτικότητας σε Cr (2782 ppm), γεγονός που επιβεβαιώνει τον χαρτσβουργιτικό χαρακτήρα του αρχικού πρωτόλιθου.Τα δείγματα σερπεντινίτη του μεταλλείου Ξερολιβάδου, εμφανίζουν μέση περιεκτικότητα σε Cr 1847 ppm και μέση περιεκτικότητα σε Ni 3244,6 ppm. Η υψηλή περιεκτικότητα σε Ni αποδίδεται στην παρουσία σε αυτά Ni-σουλφιδίων.Aπό τη γεωχημική μελέτη των μεταδιαβασικών πετρωμάτων του Βούρινου (περιοχή Κράπας-Βατόλακκου) και την προβολή των χημικών αναλύσεων τους σε μεγάλο αριθμό διακριτικών διαγραμμάτων, προέκυψε πως το μάγμα που έδωσε την κρυστάλλωση των πετρωμάτων αυτών ήταν θολεϊιτικής σύστασης χαμηλού Ti και χαμηλού Κ, σε γεωτεκτονικό περιβάλλον σχηματισμού νησιωτικού τόξου (IAT) πάνω από καταδυόμενη ωκεάνια λιθόσφαιρα (SSZ). Οι σερπεντινίτες αποτελούνται ορυκτολογικά κυρίως από σερπεντίνη. Άλλα επουσιώδη ορυκτά των σερπεντινιτών είναι ο ολιβίνης, ο Cr-σπινέλλιος, ο μαγνητίτης, τα Fe-Ni-Co-σουλφίδια (αβαρουίτη, πετλανδίτη, χεζλεγουδίτη), ο χλωρίτης καθώς και ανθρακικά ορυκτά. Οι Cr-σπινέλλιοι των σερπεντινιτών παρουσιάζουν φαινόμενα εξαλλοίωσης σε Fe-χρωμίτη. Η γένεση μαγνητίτη και των σουλφιδίων, καθώς και η εξαλλοίωση του χρωμίτη σε Fe-χρωμίτη αποδίδεται στη διαδικασία της σερπεντινίωσης.Ο χρωμίτης στους χρωμιτίτες εμφανίζεται κατακλασμένος και κατά θέσεις έχει εξαλλοιωθεί σε μικρό βαθμό σε Fe-χρωμίτη. Όπως και στους σερπεντινίτες, η εξαλλοίωση του χρωμίτη σε Fe-χρωμίτη αποδίδεται στη διαδικασία της σερπεντινίωσης.Από την προβολή των σπινελλίων των χρωμιτιτών και των σερπεντινιτών του Ξερολιβάδου στο τριγωνικό διάγραμμα ονοματολογίας του Stevens προκύπτει πως όλοι οι αναλλοίωτοι χρωμίτες προβάλλονται στο πεδίο των αργιλλιούχων χρωμιτών. Με βάση την ταξινόμηση των Dick and Bullen (1984) που διέκριναν τους Αλπικού τύπου σπινελλιούχους περιδοτίτες σε 3 υποτύπους ανάλογα με την τιμή της Cr# (=Cr/(Cr+Al)) κατατάσσονται στον τύπο ΙΙΙ (αλπικοί) περιδοτιτών.Οι χρωμίτες του μεταλλεύματος παρουσιάζουν τα εξής χημικά χαρακτηριστικά:1. Cr2O3 = 59,13-61,64 % κ.β.2. Al2O3 = 8,08-11,98 % κ.β.3. TiO2 = 0,11-0,18 % κ.β.4. Cr# (=Cr/(Cr+Al)) = 0,769-0,8345. Mg# (=Mg/(Mg+Fe2+)) = 0,553-0,7006. Fe3+# (=Fe3+/(Fe3++Cr+Al)) = 0,300-0,447Όλοι οι χρωμίτες από άποψη βιομηχανικής χρήσης χαρακτηρίζονται ως μεταλλουργικού τύπου υψηλού χρωμίου.Η περιεκτικότητα των χρωμιτών σε Mg ακολουθεί την εξής φθίνουσα σειρά: συμπαγείς χρωμίτες ταινιών χρωμίτη μεταλλεύματος, διάσπαρτοι χρωμίτες ταινιών σερπεντινίτη μεταλλεύματος, επουσιώδεις χρωμίτες πετρώματος κοντά στο μετάλλευμα και επουσιώδεις χρωμίτες πετρώματος σε απόσταση από το μετάλλευμα. Την ίδια συμπεριφορά δείχνει η περιεκτικότητα των χρωμιτών σε Cr, ενώ την ακριβώς αντίθετη συμπεριφορά δείχνουν τα στοιχεία Fe, Zn, Mn και V.Κατά τη διάρκεια επανεξισορρόπησης μεταξύ σπινέλλιου-ολιβίνη, έλαβε χώρα ανταλλαγή ιόντων μεταξύ των 2 ορυκτών. Κυρίως ο Fe2+ και δευτερευόντως το Mn, ο Zn και το Co αντικατέστησαν το Mg στο πλέγμα του χρωμίτη. Οι αντικαταστάσεις ήταν πιο έντονες στους χρωμίτες των σερπεντινιτών όπου ο ολιβίνης βρίσκεται σε μεγαλύτερη περιεκτικότητα. Αντίστοιχα, ο ολιβίνης εμφανίζεται πλουσιότερος σε Mg και Ni και πτωχότερος σε Fe στους χρωμίτες των χρωμιτιτών από αυτούς των σερπεντινιτών.Από την λεπτομερή ανάλυση με LA-ICP-MS χρωμιτών από δείγματα μεταλλεύματος, προκύπτει πως οι χρωμίτες του μεταλλεύματος περιέχουν κατά μέσο όρο:1. 1023,22 ppm Ti2. 683,03 ppm V3. 1288,03 ppm Mn4. 270,16 ppm Co5. 738,98 ppm Ni6. 345,42 ppm Zn7. 25,20 ppm GaΤα ιχνοστοιχεία Co, V, Zn, Ti και Ga συσχετίζονται θετικά με τους χρωμίτες ενώ, αρνητική συσχέτιση έχει το Ni. Το γεγονός αυτό δείχνει πως τα ιχνοστοιχεία Co, V, Zn, Ti και Ga βρίσκονται στον χρωμίτη ενώ το Ni ελέγχεται από τον ολιβίνη.Με τη χρήση των διακριτικών διαγραμμάτων βασισμένων στην ορυκτοχημεία του χρωμίτη, καθώς και σε συνδυασμό με τα γεωλογικά και πετρογραφικά χαρακτηριστικά του μεταλλείου Ξερολίβαδου, το κοίτασμα της περιοχής μελέτης αποτελεί ένα τυπικό Αλπικού τύπου ή λοβόμορφο ή οφειολιθικό κοίτασμα.Επίσης, από την χρήση των κατάλληλων διακριτικών διαγραμμάτων, προέκυψε πως το κοίτασμα χρωμίτη του Ξερολίβαδου γεννήθηκε σε περιβάλλον νησιωτικού τόξου πάνω από ωκεάνια ζώνη υποβύθισης από τήγμα προερχόμενο από υψηλού βαθμού μερική τήξη έντονα εκχυμωμένου μανδυακού υλικού που είχε μπονινιτική σύσταση. Το τήγμα ανήλθε στον δουνίτη μέσω διαρρήξεων από διάταση.Με τη χρήση του γεωθερμομέτρου των Ballhaus et al. (1991), βρέθηκαν τα παρακάτω θερμοκρασιακά εύρη για τα δείγματα του μεταλλείου Ξερολιβάδου: - 442-744οC (663±82 oC) για τους χρωμιτίτες- 745-877οC (805±44 oC) για τους σερπεντινίτες κοντά στα χρωμιτικά σώματα- 758-854oC (805±32 oC) για τους σερπεντινίτες ενδιάμεσα των χρωμιτικών σωμάτωνΕπίσης, με τη χρήση του γεωβαρόμετρου των Ballhaus et al. (1991), βρέθηκαν τα παρακάτω λογαριθμικά εύρη τιμών για την ενεργότητα του οξυγόνου (fO2) για τα δείγματα του μεταλλείου Ξερολιβάδου:- 0,537-1,510 (1,080±0,320) για τους χρωμιτίτες- 0,516-1,169 (0,789±0,212) για τους σερπεντινίτες κοντά στα χρωμιτικά σώματα- -0,233-0,950 (0,336±0,306) για τους σερπεντινίτες ενδιάμεσα των χρωμιτικών σωμάτωνΨηφιοποιώντας, γεωαναφέροντας και συνδυάζοντας 18 τομές κατά μήκος των χρωμιτικών σωμάτων, 14 κάθετες στα χρωμιτικά σώματα τομές και γεωλογικούς και κοιτασματολογικούς χάρτες τις περιοχής μελέτης, δημιουργήθηκαν 9 χάρτες προβολής της μεταλλοφορίας σε διαφορετικά επίπεδα του μεταλλείου Ξερολιβάδου.Εξαιρώντας τους χρωμίτες των ταινιών χρωμίτη του μεταλλεύματος, χρησιμοποιώντας μόνο τις αναλύσεις διάσπαρτου χρωμίτη στο μετάλλευμα και στον σερπεντινίτη -και φυσικά τις μετρήσεις στον ολιβίνη-, με τη συνδυασμένη χρήση των τοπογραφικών συντεταγμένων και των χημικών αναλύσεων του χρωμίτη και του ολιβίνη, δημιουργήθηκαν οι ισογεωχημικοί χάρτες κατιόντων χημικών στοιχείων, θερμοκρασίας, ενεργότητας οξυγόνου κ.λπ., οι οποίοι συγκρίθηκαν με τη χωρική ανάπτυξη των χρωμιτικών σωμάτων. Συγκρίνοντας τον τοπογραφικό χάρτη με τους ισογεωχημικούς χάρτες, υποδεικνύεται με πολύ καλή ακρίβεια η τοποθεσία των χρωμιτικών σωμάτων στο μεταλλείο Ξερολιβάδου. Η ύπαρξη μεταλλοφόρων σωμάτων μπορεί να προβλεφθεί γεωχημικά σε κλίμακα από πέντε έως τριάντα μέτρα. Ένα τέτοιο γεωχημικό εργαλείο θα μπορούσε να εφαρμοστεί για τη διερεύνηση της συνέχισης των χρωμιτικών σωμάτων στο ΝΔ τομέα του μεταλλείου Ξερολιβάδου καθώς και σε άλλα λοβόμορφα κοιτάσματα χρωμίτη τόσο στο Βούρινο όσο και σε άλλα οφειολιθικά συμπλέγματα.Χημικές αναλύσεις PGE’s+Au σε δείγματα μεταλλεύματος, έδειξαν τα παρακάτω όρια μεταβολής (σε ppb) για κάθε ένα στοιχείο στο μεταλλείο Ξερολιβάδου είναι:1. Os=<1-292. Ir=18-313. Ru=36-1204. Rh=<1-155. Pt=3,5-166. Pd=<1-827. Au=<0,5-58Η χαμηλή (107-206 ppb) περιεκτικότητα των χρωμιτιτών σε ΣPGE’s+Au καθώς και η χρήση των χαρακτηριστικών γραφημάτων κατανομής των PGE’s και η σύγκρισή τους με άλλα λοβόμορφα κοιτάσματα χρωμιτών συνηγορεί στο γεγονός πως το κοίτασμα της περιοχής μελέτης αποτελεί ένα τυπικό Αλπικού τύπου κοίτασμα.Συμπερασματικά, για τη γένεση του κοιτάσματος χρωμίτη του μεταλλείου Ξερολιβάδου, προτείνεται πως τα τήγματα από τα οποία κρυσταλλώθηκε ο χρωμίτης ήταν μπονινιτικού τύπου, ακόρεστα σε θείο και προέκυψαν από υψηλού βαθμού μερική τήξη έντονα εκχυμωμένου μανδυακού υλικού σε γεωτεκτονικό περιβάλλον νησιωτικού τόξου πάνω από καταδυόμενη λιθόσφαιρα (SSZ). Τα τήγματα ανέρχονταν στο χαρτσβουργίτη ξενιστή των χρωμιτιτών μέσω διαρρήξεων από διάταση, που σταδιακά εξελίχθηκαν σε σύστημα πολλαπλών μαγματικών θαλάμων. Στους τελευταίους έλαβε χώρα η κρυστάλλωση του χρωμίτη κάτω από κατάλληλες φυσικοχημικές συνθήκες ως αποτέλεσμα αλληλοεπίδρασης τήγματος/πετρώματος.
